جزئیات محصول:
پرداخت:
|
| ولتاژ: | 220V | قدرت: | 1.5-2KW |
|---|---|---|---|
| سرعت: | 15 دور در دقیقه | گارانتی: | 1 سال |
| محدوده کاری: | 80-230 میلی متر؛ 3 '' - 8 '' | مواد برش: | کربن، ضد زنگ، آلیاژ |
| نوع رانندگی: | پنوماتیک | ||
| برجسته: | لوله برش و کتک زدن ماشین,ماشین تقسیم قاب |
||

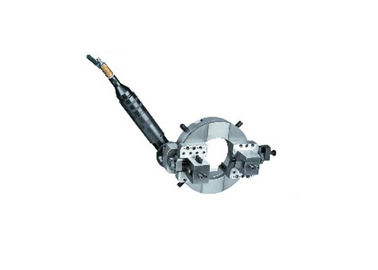

لوله بیرونی بی سیم پنوماتیک برش دادن کتک زدن دستگاه وزن سبک 220 ولتاژ
شرح تولید:
این دستگاه سری ایده آل برای انواع برش لوله، تراشکاری و آماده سازی پایان است.
طراحی قاب تقسیم کننده اجازه می دهد تا دستگاه به نصف در قاب و تقسیم در اطراف
OD از خط در لوله یا اتصالات برای قوی و پایدار بستن.
این تجهیزات دقیق برش در / برش / همزمان، تک نقطه، counterbore و
عملیات انجام عملیات فلنج، و همچنین آماده سازی پایان جوش در لوله باز لوله.
| مدل | محدوده کاری (ID-OD) | ضخامت دیوار | سرعت دوران | فشار هوا | مصرف هوا | |
| OCP-89 | Φ25-89 | 3/4 '' - 3 '' | ≤35 | 50r / min | 0.6MPa | 1500 لیتر در دقیقه |
| OCP-159 | Φ50-159 | 2 '' - 5 '' | ≤35 | 21r / min | 0.6MPa | 1500 لیتر در دقیقه |
| OCP-168 | Φ50-168 | 2 '' - 6 '' | ≤35 | 21r / min | 0.6MPa | 1500 لیتر در دقیقه |
| OCP-230 | Φ80-230 | 3 '' - 8 '' | ≤35 | 20r / min | 0.6MPa | 1500 لیتر در دقیقه |
| OCP-275 | Φ125-275 | 5 '' - 10 '' | ≤35 | 20r / min | 0.6MPa | 1500 لیتر در دقیقه |
| OCP-305 | Φ150-305 | 6 '' - 10 '' | ≤35 | 18r / min | 0.6MPa | 1500 لیتر در دقیقه |
| OCP-325 | Φ168-325 | 6 '' - 12 '' | ≤35 | 16r / min | 0.6MPa | 1500 لیتر در دقیقه |
| OCP-377 | Φ219-377 | 8 '' - 14 '' | ≤35 | 13r / min | 0.6MPa | 1500 لیتر در دقیقه |
| OCP-426 | Φ273-426 | 10 '' - 16 '' | ≤35 | 12r / min | 0.7MPa | 1800 لیتر در دقیقه |
| OCP-457 | Φ300-457 | 12 '' - 18 '' | ≤35 | 12r / min | 0.7MPa | 1800 لیتر در دقیقه |
| OCP-508 | Φ355-508 | 14 '' - 20 '' | ≤35 | 12r / min | 0.7MPa | 1800 لیتر در دقیقه |
| OCP-560 | Φ400-506 | 16 '' - 22 '' | ≤35 | 12r / min | 0.7MPa | 1800 لیتر در دقیقه |
| OCP-610 | Φ457-610 | 18 '' - 24 '' | ≤35 | 11r / min | 0.7MPa | 1800 لیتر در دقیقه |
| OCP-630 | Φ480-630 | 20 '' - 24 '' | ≤35 | 11r / min | 0.7MPa | 1800 لیتر در دقیقه |
| OCP-660 | Φ508-660 | 20 '' - 26 '' | ≤35 | 11r / min | 0.7MPa | 1800 لیتر در دقیقه |
| OCP-715 | Φ560-715 | 22 '' - 28 '' | ≤35 | 11r / min | 0.7MPa | 1800 لیتر در دقیقه |
| OCP-762 | Φ600-762 | 24 '' - 30 '' | ≤35 | 11r / min | 0.8MPa | 2000 لیتر در دقیقه |
| OCP-830 | Φ660-813 | 26 '' - 32 '' | ≤35 | 10r / min | 0.8MPa | 2000 لیتر در دقیقه |
| OCP-914 | Φ762-914 | 30 '' - 36 '' | ≤35 | 10r / min | 0.8MPa | 2000 لیتر در دقیقه |
| OCP-1066 | Φ914-1066 | 36 '' - 42 '' | ≤35 | 9r / min | 0.8MPa | 2000 لیتر در دقیقه |
| OCP-1230 | Φ1066-1230 | 42 '' - 48 '' | ≤35 | 8r / min | 0.8MPa | 2000 لیتر در دقیقه |
ویژگی های اصلی:
1. برش و برش سرد باعث بهبود ایمنی می شود.
2. برش و بیلینگ همزمان.
3. تقسیم قاب: آسان نصب شده در خط لوله.
4. ابزار به صورت خودکار تغذیه می شود.
5. سریع، دقیق، کتک زدن در محل.
6. حداقل ترخیص محوری و شعاعی.
7. سبک وزن و طراحی جمع و جور.
8. تنظیم آسان و عملیات.
9. ماشینکاری لوله های سنگین دیوار از 3/4 تا 56.
10. اندازه لوله را به صورت ماشینکاری اندازه گیری کنید، بلوک تورم را با توجه به بلوک تورم انتخاب کنید
نمودار، آن را بر روی بلوک گوه نصب کنید، پیچ را بچرخانید، مطمئن شوید که آن امن و شل است.
11. طبق الزامات پردازش، جدول ابزار را در زاویه مناسب ابزار انتخاب کنید،
نصب شده بر روی دستگاه برش، پیچ و مهره را ثابت کنید، ابزار ثابت.
12. چرخ چرخش خوراک چرخان را برای گسترش اسپیندل تغذیه بچرخانید.
13. مکانیسم کشش دستگاه را درون لوله قرار دهید، سر و سطح لوله باید برداشته شود
فضای فضایی کافی
14. چرخ دست را چرخانده و موقعیت دستگاه را تنظیم کنید تا اطمینان حاصل شود که دستگاه چرخش را تغذیه می کند
هم مرکز با مرکز لوله است. مهره را روی چرخ دست با یک آچار تکان دهید.
15. موتور را بچرخانید، چرخ دنده را بچرخانید، تیغه در تماس با دیوار لوله و شیار قرار دارد.
16. پس از اتمام ماشینکاری، ابتدا از ابزار خارج شوید، سپس مکانیزم سفتی را آزاد کنید، حذف کنید
دستگاه از لوله.
قطعات: ابزار
مشخصات فنی:
| مدل | دامنه کار (ID-OD) | ضخامت دیوار | سرعت دوران |
| OCP-230 | Φ80-230 (3 "-8") | ≤30mm | 15 دور در دقیقه |
